Преобразователи термосопротивлений RTC.1088 для установки в головку датчиков температуры

Печать ...

Преобразователи термосопротивлений RTC.1088 с выходом 4-20мА предназначены для преобразования термосопротивления в выходной нормированный сигнал постоянного тока 4-20мА, прямо пропорциональный диапазону измеряемой температуры

Преобразователи термосопротивлений RTC.1088 устанавливаются в головку датчика температуры – термопреобразователя сопротивления (термометра сопротивлений) ТСМ-1088, ТСП-1088, ТСМ 1-3, ТСП 1-3 и применяются в комплекте, образуя датчик температуры с унифицированным выходным сигналом 4-20мА

Преобразователь термосопротивлений RTC.1088 осуществляет измерение сопротивления термометра сопротивления (термопреобразователя сопротивлений) и формирование выходного нормированного сигнала 4-20мА. Питание и передача выходного сигнала преобразователя RTC.1088 осуществляется по двухпроводной токовой петле 4-20мА. Зависимость изменения выходного сигнала от изменения измеряемой температуры - линейная

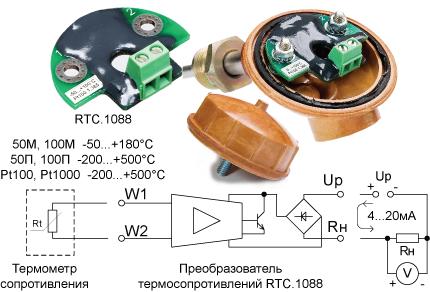

Конструктивно, преобразователь RTC.1088 представляет собой печатную плату, покрытую эпоксидным компаундом. Конструкция платы позволяет производить установку преобразователя в головку термометра сопротивлений ТСМ 1-3, ТСП 1-3 (ТУ У 33.2-14242882-001:2006) и ТСМ-1088 (ТУ 25-7363.032-89), ТСП-1088 (ТУ 25-7363.042-90) без каких-либо конструктивных доработок

Степень защиты преобразователя RTC.1088 от внешних воздействий обеспечивается конструкцией головки датчика температуры и соответствует исполнению IP65

Преобразователи термосопротивлений RTC.1088 относятся к классу измерительных преобразователей


Основные технические характеристики:

  • Номинальная статическая характеристика (НСХ) термопреобразователя сопротивлений:
    • ТСМ 50М, 100М W100 1,428
    • ТСП 50П, 100П W100 1,391
    • ТСП Pt100, Pt1000 W100 1,385
  • Диапазон измеряемых температур определяется вариантом исполнения термопреобразователя и находится в диапазоне от -200°С до +600°С
  • Схема подключения преобразователя термосопротивлений к датчику температуры: двухпроводная
  • Диапазон выходного нормированного сигнала постоянного тока 4-20 мА
  • Сопротивление нагрузки выходной двухпроводной токовой петли зависит от напряжения питания преобразователя и находится в диапазоне от 50 Ом до 500 Ом. Номинальное значение 250 Ом
  • Пределы допускаемой основной приведенной к выходному диапазону преобразования погрешности: ±0,25%
  • Питание преобразователя термосопротивлений: напряжение постоянного тока в диапазоне от +9В до +36В. Номинальное значение +24В DC
  • В преобразователе предусмотрена защита от неправильного подключения полярности напряжения питания: диодный мост. Преобразователь работает при любой полярности напряжения питания
  • В преобразователе предусмотрена защита от кратковременных помех перенапряжений: диод-супрессор, LC-фильтр. Слаботочные перенапряжения подавляются, преобразователь сохраняет работоспособность
  • Рабочая температура окружающего воздуха от -40°С до +70°С
  • Вид клемм для подключения проводов: винтовые для провода сечением до 1,5мм2
  • Преобразователь термосопротивлений RTC.1088 по ГОСТ 12997 является изделием второго порядка и применяется на объекте эксплуатации только в комплекте с датчиком температуры ТСМ, ТСП
Обозначение НСХ  W100 Максимальный
диапазон температур
Выходной
сигнал
Цена
с НДС
Цена
со скидкой
RTC.1088.50M 50М  1,428 -50...+180°С 4-20 мА 36,41 USD 30,95 USD
RTC.1088.100M 100М  1,428  -50...+180°С 4-20 мА 36,41 USD 30,95 USD
RTC.1088.50П 50П  1,391 -200...+600°С 4-20 мА 31,78 USD 27,01 USD
RTC.1088.100П 100П  1,391 -200...+600°С 4-20 мА 31,78 USD 27,01 USD
RTC.1088.Pt100 Pt100  1,385 -200...+600°С 4-20 мА 31,78 USD 27,01 USD
RTC.1088.Pt1000  Pt1000  1,385 -200...+600°С 4-20 мА 31,78 USD 27,01 USD



Документация

Icon_Reader_v2.png Преобразователи термосопротивлений RTC.1088. Номенклатура изделий. Диапазоны измеряемых температур
Преобразователь термосопротивлений RTC.1088.50M.0N100P  0...+100°С 50M. Паспорт
Преобразователь термосопротивлений RTC.1088.50M.50N100P  -50...+100°С 50M. Паспорт
Преобразователь термосопротивлений RTC.1088.100M.0N100P  0...+100°С 100M. Паспорт
Преобразователь термосопротивлений RTC.1088.100M.50N100P  -50...+100°С 100M. Паспорт
Преобразователь термосопротивлений RTC.1088.100П.0N100P  0...+100°С 100П. Паспорт
Преобразователь термосопротивлений RTC.1088.Pt100.50N100P  -50...+100°С Pt100. Паспорт
