Погружные термопреобразователи сопротивления ТСМУ-1088 и ТСПУ-1088 Exi с выходом 4-20мА

Печать ...

Погружные термопреобразователи сопротивления ТСМУ-1088 и ТСПУ-1088 с унифицированным выходным сигналом  4-20 мА предназначены для измерения температуры от -50°С до +500°С газообразных и жидких сред, сыпучих веществ во взрывоопасных зонах «0» и «1» помещений и наружных установок. Термопреобразователи обеспечивают вид взрывозащиты «искробезопасная электрическая цепь», имеют маркировку взрывозащиты 0ExiaIIBT4 X / 1ExibIIBT4 X

Термопреобразователь сопротивления во взрывозащищенном исполнении осуществляет измерение температуры путем преобразования сигнала чувствительного элемента в унифицированный выходной нормированный сигнал постоянного тока 4-20 мА. Питание и передача выходного сигнала термопреобразователя сопротивлений осуществляется по двухпроводной токовой петле 4-20 мА. Зависимость выходного сигнала от измеряемой температуры - линейная

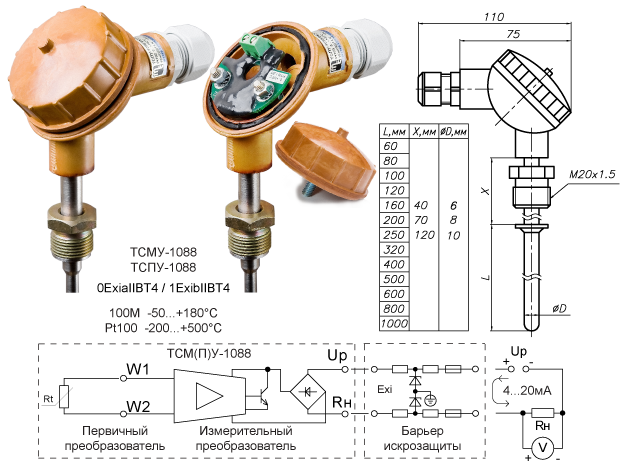

Термопреобразователь состоит из первичного преобразователя и измерительного преобразователя. Первичный преобразователь с чувствительным элементом из меди обозначается ТСМУ-1088, из платины -  ТСПУ-1088. Термопреобразователи с чувствительным элементом из меди имеют невысокую термостабильность по сравнению с термопреобразователями с чувствительным элементом из платины, которые имеют наилучшие показатели надежности и термостабильности

Термопреобразователи термосопротивлений являются датчиками погружного типа, имеют наружную и погружную части. Степень защиты термопреобразователей от внешних воздействий обеспечивается их конструкцией и соответствует IP65

Термопреобразователи сопротивлений с унифицированным выходным сигналом ТСМУ-1088 и ТСПУ-1088 могут применяться во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей газов и паров с воздухом категории IIB групп Т1-Т4. Термопреобразователи сопротивлений ТСМУ-1088, ТСПУ-1088 обеспечивают вид взрывозащиты «искробезопасная электрическая цепь» и имеют маркировку взрывозащиты 0ExiaIIBT4 X / 1ExibIIBT4 X

Применение термопреобразователей сопротивления во взрывоопасной зоне «0» допускается при включении термопреобразователей в искробезопасные цепи барьеров искрозащиты, имеющих маркировку взрывозащиты не ниже ЕхiаIIB. В случае применения термопреобразователей сопротивления во взрывоопасной зоне «1» термопреобразователи могут включаться в искробезопасные цепи барьеров искрозащиты с маркировкой ЕхibIIB


Основные технические характеристики:

  • Номинальная статическая характеристика (НСХ) термопреобразователя сопротивлений:
    • ТСМУ-1088  100М W100 1,428
    • ТСПУ-1088  Pt100 W100 1,385
  • Диапазон измеряемых температур определяется вариантом исполнения термопреобразователя и находится в диапазоне от -50°С до +500°С для ТСПУ-1088 и от -50°С до +180°С для ТСМУ-1088
  • Схема подключения термопреобразователя сопротивлений к источнику питания и сопротивлению нагрузки: двухпроводная
  • Диапазон выходного нормированного сигнала постоянного тока 4-20 мА
  • Сопротивление нагрузки выходной двухпроводной токовой петли зависит от напряжения питания термопреобразователя и находится в диапазоне от 50 Ом до 500 Ом. Номинальное значение 250 Ом
  • Пределы допускаемой основной приведенной к диапазону преобразования погрешности не более ±1%
  • Питание термопреобразователя сопротивлений: напряжение постоянного тока в диапазоне от +9В до +36В. Номинальное значение +24В DC
  • В термопреобразователе предусмотрена защита от неправильного подключения полярности напряжения питания: диодный мост. Термопреобразователь работает при любой полярности напряжения питания
  • В термопреобразователе предусмотрена защита от кратковременных помех перенапряжений: диод-супрессор, LC-фильтр. Слаботочные перенапряжения подавляются, термопреобразователь сохраняет работоспособность
  • Показатель тепловой инерции конструкции термопреобразователя: 18…25 с
  • Условное давление измеряемой среды не более 6,3 МПа
  • Длина монтажной погружной части L определяется вариантом исполнения термопреобразователя и находится в диапазоне от 60мм до 1000мм
  • Длина монтажной наружной части X определяется вариантом исполнения термопреобразователя и имеет значения 40мм, 70мм, 120мм
  • Диаметр монтажной погружной части D определяется вариантом исполнения термопреобразователя и имеет значения 6мм, 8мм, 10мм
  • Температура окружающего воздуха наружной части термопреобразователя от -40°С до +70°С
  • Вид клемм для подключения проводов: винтовые для провода сечением до 1,5мм2

Термопреобразователи сопротивления  ТСМУ-1088

Обозначение Максимальный
диапазон температур
Выходной
сигнал
Диаметр D
погружной части
Длина L
погружной части
Цена
с НДС
Цена
со скидкой
ТСМУ-1088.60 от -50°С до +180°С 4...20 мА 6мм, 8мм, 10мм 60 мм  55,91 USD  47,52 USD
ТСМУ-1088.80 от -50°С до +180°С 4...20 мА 6мм, 8мм, 10мм 80 мм  56,10 USD  47,69 USD
ТСМУ-1088.100 от -50°С до +180°С 4...20 мА 6мм, 8мм, 10мм 100 мм  56,29 USD  47,85 USD
ТСМУ-1088.120 от -50°С до +180°С 4...20 мА 6мм, 8мм, 10мм 120 мм  56,50 USD  48,02 USD
ТСМУ-1088.160 от -50°С до +180°С 4...20 мА 6мм, 8мм, 10мм 160 мм  56,69 USD  48,18 USD
ТСМУ-1088.200 от -50°С до +180°С 4...20 мА 6мм, 8мм, 10мм 200 мм  56,89 USD  48,36 USD
ТСМУ-1088.250 от -50°С до +180°С 4...20 мА 6мм, 8мм, 10мм 250 мм  57,29 USD  48,69 USD
ТСМУ-1088.320 от -50°С до +180°С 4...20 мА 6мм, 8мм, 10мм 320 мм  57,89 USD  49,20 USD
ТСМУ-1088.400 от -50°С до +180°С 4...20 мА 6мм, 8мм, 10мм 400 мм  58,68 USD  49,88 USD
ТСМУ-1088.500 от -50°С до +180°С 4...20 мА 6мм, 8мм, 10мм 500 мм  59,47 USD  50,55 USD
ТСМУ-1088.600 от -50°С до +180°С 4...20 мА 6мм, 8мм, 10мм 600 мм  60,47 USD  51,40 USD
ТСМУ-1088.800 от -50°С до +180°С 4...20 мА 6мм, 8мм, 10мм 800 мм  62,45 USD  53,08 USD
ТСМУ-1088.1000 от -50°С до +180°С 4...20 мА 6мм, 8мм, 10мм 1000 мм  65,03 USD  55,27 USD



Термопреобразователи сопротивления ТСПУ-1088

Обозначение Максимальный
диапазон температур
Выходной
сигнал
Диаметр D
погружной части
Длина L
погружной части
Цена
с НДС
Цена
со скидкой
ТСПУ-1088.60 от -50°С до +500°С 4...20 мА 6мм, 8мм, 10мм 60 мм  58,12 USD  49,40 USD
ТСПУ-1088.80 от -50°С до +500°С 4...20 мА 6мм, 8мм, 10мм 80 мм  58,31 USD  49,56 USD
ТСПУ-1088.100 от -50°С до +500°С 4...20 мА 6мм, 8мм, 10мм 100 мм  58,50 USD  49,73 USD
ТСПУ-1088.120 от -50°С до +500°С 4...20 мА 6мм, 8мм, 10мм 120 мм  58,72 USD  49,91 USD
ТСПУ-1088.160 от -50°С до +500°С 4...20 мА 6мм, 8мм, 10мм 160 мм  58,91 USD  50,07 USD
ТСПУ-1088.200 от -50°С до +500°С 4...20 мА 6мм, 8мм, 10мм 200 мм  59,29 USD  50,40 USD
ТСПУ-1088.250 от -50°С до +500°С 4...20 мА 6мм, 8мм, 10мм 250 мм  59,89 USD  50,91 USD
ТСПУ-1088.320 от -50°С до +500°С 4...20 мА 6мм, 8мм, 10мм 320 мм  60,49 USD  51,42 USD
ТСПУ-1088.400 от -50°С до +500°С 4...20 мА 6мм, 8мм, 10мм 400 мм  61,30 USD  52,10 USD
ТСПУ-1088.500 от -50°С до +500°С 4...20 мА 6мм, 8мм, 10мм 500 мм  63,07 USD  53,61 USD
ТСПУ-1088.600 от -50°С до +500°С 4...20 мА 6мм, 8мм, 10мм 600 мм  66,25 USD  56,31 USD
ТСПУ-1088.800 от -50°С до +180°С 4...20 мА 6мм, 8мм, 10мм 800 мм  70,43 USD  59,86 USD
ТСПУ-1088.1000 от -50°С до +500°С 4...20 мА 6мм, 8мм, 10мм 1000 мм  75,37 USD  64,07 USD



Документация

Icon_Reader_v2.png Номенклатура термопреобразователей сопротивления ТСМУ-1088, ТСПУ-1088
Термопреобразователь сопротивления ТСМУ-1088.0N100P.320.40.10  100М 0...+100°С. Паспорт
Термопреобразователь сопротивления ТСМУ-1088.50N100P.120.40.10  100М -50...+100°С . Паспорт
Термопреобразователь сопротивления ТСПУ-1088.0N100P.120.40.8  Pt100 0...+100°С . Паспорт
Термопреобразователь сопротивления ТСПУ-1088.0N100P.250.40.10  Pt100 0...+100°С. Паспорт
Термопреобразователь сопротивления ТСПУ-1088.50N100P.120.40.8  Pt100 -50...+100°С. Паспорт
