Реле RMS представляют собой электромеханические силовые реле в клеммной колодке с одной SPDT-1COx16A и двумя DPDT-2COx8A группами переключающих контактов . Управляющее постоянное напряжение +12В, +24В, +48В DC и переменное напряжение 24В, 230В АС

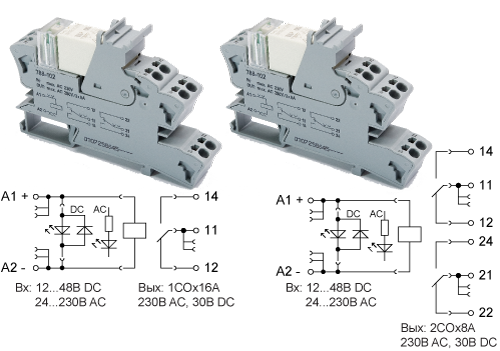

Конструктивно, реле RMS представляет собой электромагнитное реле в клеммной колодке с модулем индикации, предназначенное для установки на монтажную DIN-рейку. Конструкция клеммной колодки реле предусматривает возможность применения соединительных мостиков в цепи управления и в цепи переключающих контактов, а также маркировочных шильдиков

Реле предназначены для коммутации промежуточных и силовых цепей электрооборудования. Реле обеспечивают гальваническую развязку 4кВ

Клеммная колодка реле с пружинным зажимом провода обеспечивает надежный и долговечный контакт как гибких (многопроволочных), так и жестких (однопроволочных) проводов

Основные технические характеристики:

• Напряжение управления:
• +12В, +24В, +48В напряжения постоянного тока DC
• 24В, 230В напряжения переменного тока АС
• Потребляемая мощность не более 450мВт DC и 760мВА AC
• Индикатор наличия управляющего напряжения: зеленый светодиод
• Переключающие контакты: одна группа - SPDT-1COx16A, две группы - DPDT-2COx8A
• Максимальное напряжение коммутации: 250В AC, 30В DC
• Механический ресурс контактов не менее 20х10⁶ циклов
• Напряжение гальванической развязки между катушкой реле и контактами не менее 4кВ
• Клеммы с пружинным зажимом провода для однопроволочных (жестких) и многопроволочных (гибких) проводов сечением до 2,5 мм²
• Возможность применения соединительных мостиков
• Габаритные размеры ШхДхВ: 15х86х53мм
• Рабочая температура окружающего воздуха -40…+70°С

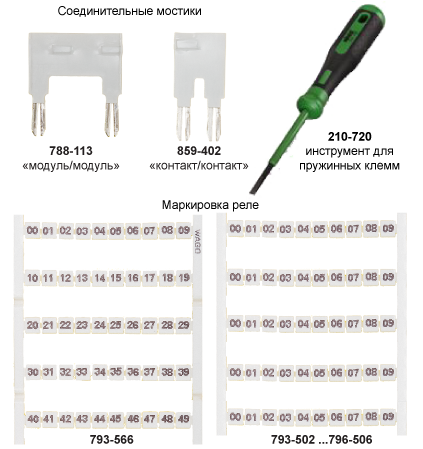

Принадлежности модулей реле RMS
