Твердотельные реле MOC с выходом «открытый коллектор»

Печать ...

Твердотельные реле МОС являются полупроводниковыми реле и представляют собой оптоэлектронные реле с выходом «открытый коллектор» силового MOSFET транзистора, функционально обеспечивающим работу нормально открытого контакта реле. Выходной MOSFET транзистор открывается когда входное напряжение достигает порогового значения срабатывания выходного транзистора

Твердотельные реле МОС управляются входным сигналом напряжения постоянного тока +5В, +12В, +24В, +48В или переменного тока 24В, 115В, 230В. Твердотельные реле MOC требует питания от внешнего источника напряжения постоянного тока с выходом от 12В до 30В

Твердотельные реле осуществляют коммутацию напряжения постоянного тока до 150В  4А и предназначены для гальванической развязки между входом и выходом. При подключении нагрузки необходимо соблюдать полярность напряжения питания. Полупроводниковые оптореле MOC являются бесшумными, долговечными, высоконадежными устройствами управления с высокой частотой коммутации. Реле обеспечивают гальваническую развязку 1,5кВ

Конструктивно, реле собрано в корпусе клеммы шириной 6мм и предназначено для установки на монтажную DIN-рейку. Степень защиты от внешних воздействий соответствует IP20. Применение  компактных оптореле MOC позволяет значительно сэкономить место на DIN-рейке


Основные технические характеристики:

  • Номинальные значения управляющего напряжения постоянного тока: +5В, +12В, +24В, +48В DC
  • Номинальные значения управляющего напряжения переменного тока: 24В, 115В, 230В АС
  • Номинальное значение управляющего тока: 1,5мА
  • Частота переключения уровня управляющего напряжения: 0…100Гц
  • Коммутируемое напряжение постоянного тока: 0…+150В DC
  • Коммутируемый ток: 0…4А
  • Максимальный кратковременный выходной ток нагрузки: 6А @ 1мин
  • Коммутируемый ток при частоте переключения управляющего напряжения 60-100Гц не более 2А
  • Время включения / выключения реле не более 1,5 / 3 мкс
  • Питание реле: напряжение постоянного тока от 12В до 30В
  • Напряжение гальванической развязки между входом и выходом не менее 1500 В
  • Индикатор срабатывания выходного транзистора: зеленый светодиод
  • В реле предусмотрены защиты от неправильного подключения полярности входного управляющего напряжения и питания
  • Рабочая температура окружающего воздуха от -40°С до +70°С
  • Вид клемм для подключения проводов: пружинные для провода сечением до 2,5мм2
  • Габаритные размеры ШхДхВ: 6,0 x 93,5 х 63,7 мм

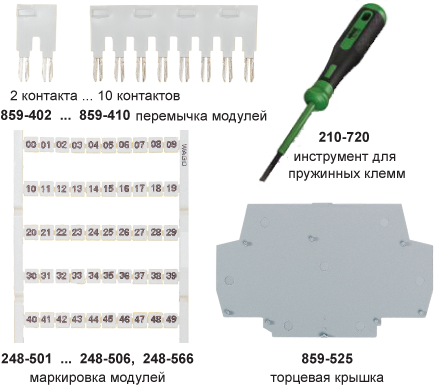

  • Одиночное реле должно закрываться торцевой крышкой 859-525. Последнее реле в группе ряда должно закрываться торцевой крышкой 859-525
  • Возможность применения штекерных соединительных мостиков в цепи управления «A2-» и в выходной цепи «GND» для объединения электрической цепи группы ряда реле
  • Возможность применения маркировочных шильдиков с маркировкой от 1 до 100 или без маркировки
Номер
для заказа
Обозначение Напряжение
управления
Макс. коммутируемое
напряжение / ток
Частота
переключения
Цена
с НДС
Цена
со скидкой
47005143 MOC.005.143K +5В DC +150В DC / 4А @ 0...50Гц 0...100 Гц 12,61 USD 10,72 USD
47012143 MOC.012.143K +12В DC +150В DC / 4А @ 0...50Гц 0...100 Гц 12,61 USD 10,72 USD
47024143 MOC.024.143K +24В DC +150В DC / 4А @ 0...50Гц 0...100 Гц 12,61 USD 10,72 USD
47048143 MOC.048.143K +48В DC +150В DC / 4А @ 0...50Гц 0...100 Гц 12,61 USD 10,72 USD
47024243 MOC.024.243K 24В AC / DC +150В DC / 4А @ 0...50Гц 0...100 Гц 13,60 USD 11,56 USD
47115243 MOC.115.243K 115В AC / DC +150В DC / 4А @ 0...50Гц 0...100 Гц 13,60 USD 11,56 USD
47230243 MOC.230.243K 230В AC / DC +150В DC / 4А @ 0...50Гц 0...100 Гц 13,60 USD 11,56 USD




Документация

Icon_Reader_v2.png Реле MOC.005.143K управ. +5В, вых. «открытый коллектор» 0...+150В. Паспорт
Реле MOC.012.143K управ. +12В, вых. «открытый коллектор» 0...+150В. Паспорт
Реле MOC.024.143K управ. +24В, вых. «открытый коллектор» 0...+150В. Паспорт
Реле MOC.048.143K управ. +48В, вых. «открытый коллектор» 0...+150В. Паспорт
Реле MOC.024.243K управ. 24В, вых. «открытый коллектор» 0...+150В. Паспорт
Реле MOC.115.243K управ. 115В, вых. «открытый коллектор» 0...+150В. Паспорт
Реле MOC.230.243K управ. 230В, вых. «открытый коллектор» 0...+150В. Паспорт
