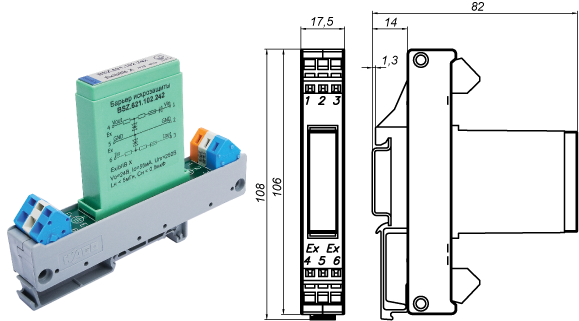

Барьеры искрозащиты BSZ.621 одноканальные

Печать ...

Барьеры искрозащиты BSZ.621 применяются в качестве разделительного элемента между искробезопасными и искроопасными цепями и предназначены для обеспечения искробезопасности сигнальных цепей и цепей питания датчиков давления, температуры, вибрации и другого электрооборудования с видом взрывозащиты «искробезопасная электрическая цепь», установленного во взрывоопасной зоне

Барьеры искрозащиты BSZ.621 обеспечивают искробезопасность сигнальных цепей двухпроводной токовой петли 4-20мА, сигнальных цепей двухпроводного интерфейса RS-485, цепей питания электрооборудования от внешнего источника постоянного или переменного тока с напряжением 24В

Искробезопасность входных электрических цепей барьеров искрозащиты обеспечивается путём ограничения напряжения и тока до искробезопасных значений при воздействии на искроопасные цепи барьера аварийного напряжения 250В или короткого замыкания искробезопасных цепей

Барьеры искрозащиты BSZ.621 с входной искробезопасной цепью уровня «ib» имеют маркировку взрывозащиты ExibIIB X, соответствуют требованиям ГОСТ 22782.5 и устанавливаются вне взрывоопасных зон. Взрывозащищенное электрооборудование, подключаемое к искробезопасным цепям барьеров искрозащиты, должно удовлетворять требованиям ГОСТ 22782.5 и устанавливаться во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей газов и паров с воздухом категории IIB


Барьер
искрозащиты
Обозначение Номер для заказа Цена с НДС Цена со скидкой
BSZ.621.102.240 11102240 55,02 USD 46,77 USD
Схемная
реализация
Пассивный барьер на ограничителях тока и стабилитронах с заземленной средней точкой. Сопротивление цепей барьера 130 Ом. Падение напряжения 2,6В@20мА
Назначение Искробезопасность двухпроводной пассивной токовой петли 4-20мА. Питание от внешнего источника постоянного тока с напряжением +24В




Барьер
искрозащиты
Обозначение Номер для заказа Цена с НДС Цена со скидкой
BSZ.621.102.242 11102242 44,09 USD 37,47 USD
Схемная
реализация
Пассивный барьер на резисторах и стабилитронах с заземленной средней точкой. Сопротивление цепей барьера 245 Ом. Падение напряжения 5,5В@20мА
Назначение Искробезопасность двухпроводной пассивной токовой петли 4-20мА. Питание от внешнего источника постоянного тока с напряжением +24В




Барьер
искрозащиты
Обозначение Номер для заказа Цена с НДС Цена со скидкой
BSZ.621.102.152 11102152 44,09 USD 37,47 USD
Схемная
реализация
Пассивный барьер на резисторах и стабилитронах с заземленной средней точкой. Сопротивление цепей барьера 200 Ом. Падение напряжения 4В@20мА
Назначение Искробезопасность цепи активного сигнала 0(4)...20мА




Барьер
искрозащиты
Обозначение Номер для заказа Цена с НДС Цена со скидкой
BSZ.621.104.242 111004242 44,09 USD 37,47 USD

Схемная
реализация

Пассивный барьер на резисторах и стабилитронах с заземленной средней точкой. Сопротивление цепей барьера 200 Ом
Назначение Искробезопасность цепей питания электрооборудования. Питание от внешнего источника постоянного или переменного тока с напряжением 24В




Барьер
искрозащиты

Обозначение Номер для заказа Цена с НДС Цена со скидкой
BSZ.621.104.152 11104152 44,09 USD 37,47 USD
Схемная
реализация
Пассивный барьер на резисторах и стабилитронах с заземленной средней точкой. Сопротивление цепей барьера 200 Ом
Назначение Искробезопасность сигнальных цепей двухпроводного интерфейса RS-485




Барьер
искрозащиты
Обозначение Номер для заказа Цена с НДС Цена со скидкой
BSZ.621.105.240 11105240 52,37 USD 44,51 USD
Схемная
реализация
Пассивный барьер на ограничителях тока и стабилитронах. Общий провод питания электрооборудования соединен с цепью защитного заземления. Сопротивление цепей барьера 50 Ом
Назначение Искробезопасность двухпроводной пассивной токовой петли 4-20мА. Искробезопасность цепей питания электрооборудования. Питание от внешнего источника постоянного тока с напряжением +24В




Барьер
искрозащиты
Обозначение Номер для заказа Цена с НДС Цена со скидкой
BSZ.621.105.242 11105242 40,73 USD 34,62 USD
Схемная
реализация
Пассивный барьер на резисторах и стабилитронах. Общий провод питания электрооборудования соединен с цепью защитного заземления. Сопротивление цепей барьера 170 Ом
Назначение Искробезопасность двухпроводной пассивной токовой петли 4-20мА. Искробезопасность цепей питания электрооборудования. Питание от внешнего источника постоянного тока с напряжением +24В




Документация

Icon_Reader_v2.png Барьеры искрозащиты BSZ.621.102.240 для токовой петли 4-20мА. Паспорт
Барьеры искрозащиты BSZ.621.102.242 для токовой петли 4-20мА. Паспорт
Барьеры искрозащиты BSZ.621.102.152 для активного сигнала 0(4)...20мА. Паспорт
Барьеры искрозащиты BSZ.621.104.242 для цепей питания 24В. Паспорт
Барьеры искрозащиты BSZ.621.104.152 для двухпроводного интерфейса RS-485. Паспорт
Барьеры искрозащиты BSZ.621.105.240 для токовой петли 4-20мА или цепей питания +24В. Паспорт
Барьеры искрозащиты BSZ.621.105.242 для токовой петли 4-20мА или цепей питания +24В. Паспорт
